CANopen/CoE Parametrierung mit dem EtherCAT Master

Die meisten EtherCAT Geräte verwenden im Application Layer für die Kommunikation und Parametrierung CANOpen. Mit dem Protokoll CANopen over EtherCAT (CoE) wird die Nutzung des CANopen ermöglicht. Unter CANopen werden Kommunikationsobjekte, s.g. "Service Data Objects" (SDOs) verwendet. Mit diesen Objekten können Verzeichniseinträge (über Index und SubIndex) gelesen und geschrieben werden, um somit z.B. das PDO-Mapping zu realisieren.

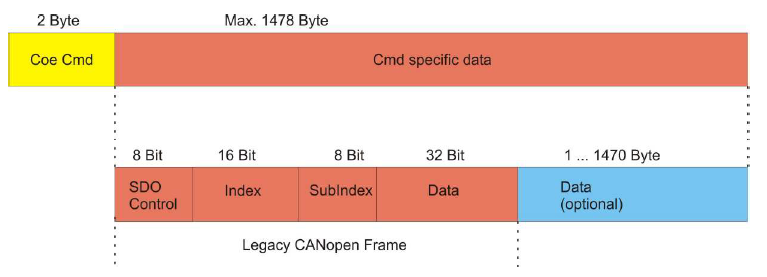

Aufbau Service Data Object (Quelle: EtherCAT Technologie Group)SDO Header

Aufbau eines Service Data Objects für CANopen over EtherCAT

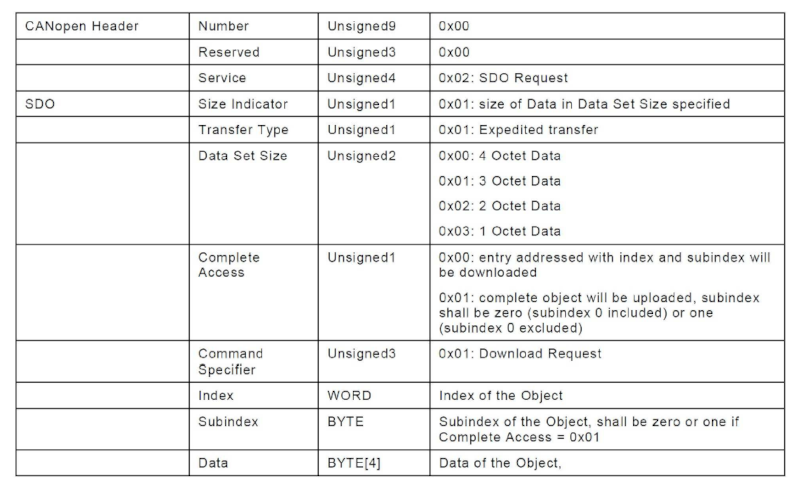

SDO Header Word and Command Byte (expedited transfer)

SDO Header Word und Kommando-Byte für einen beschleunigten CoE-Transfer

Beispiel

Beispiel eines SDO Header Words für CoE Kommunikation

Der EtherCAT Master von Sybera bietet 2 Möglichkeiten, um SDOs an die EtherCAT Gerät zu übertragen:

SDO Parametrierung über ECATDEVICE.PAR

Mit der Software ECATVERIFY können SDO Legacy Objekte (max. 64) in der Konfigurationsdatei ECATDEVICE.PAR eingetragen werden. Mit der Interface-Funktion Ecat64PdoAssignment() werden diese SDOs dann an die Geräte übertragen (SDO Download). ECATVERIFY verfügt über einen implementierten XML-Parser, der es ermöglicht, ESI Dateien (Electronic Sheet Information) mit SDOs in ein natives Format zu konvertieren und in der Parameterdatei ECATDEVICE.PAR zu speichern. Im ESI-Konverter von ECATVERIFY kann die ESI Datei nach Name, Produktcode, Hersteller-ID oder Revisionsnummer durchsucht werden. Es ist auch möglich, die gesamte ESI-Datei in das native Format zu konvertieren. Der integrierte PDO-Konfigurator ermöglicht zudem einfache Festlegung des PDO-Mapping und erzeugt entsprechende SDOs in der Datei ECATDEVICE.PAR.

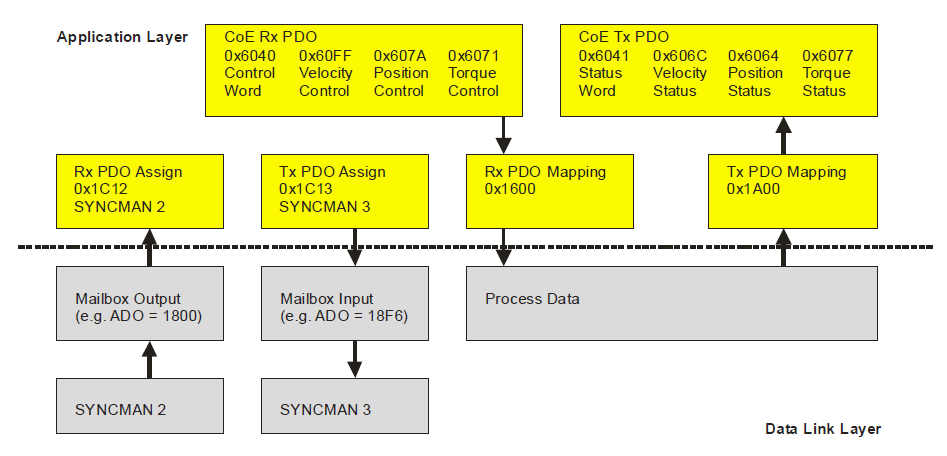

Beispiel: PDO Mapping nach DS402

Beispiel eines PDO-Mappings nach DS402

Beispiel ECATDEVICE.PAR


[SDO]
00 20 2f 13 1c 00 00 00 00 00
00 20 2b 13 1c 01 00 1a 00 00
00 20 2f 13 1c 00 01 00 00 00
00 20 2f 00 1a 00 00 00 00 00
00 20 23 00 1a 01 10 00 41 60
00 20 23 00 1a 02 08 00 61 60
00 20 23 00 1a 03 20 00 64 60
00 20 23 00 1a 04 20 0c 1e 30
00 20 23 00 1a 05 10 00 3f 60
00 20 2f 00 1a 00 05 00 00 00
00 20 2f 12 1c 00 00 00 00 00
00 20 2b 12 1c 01 00 16 00 00
00 20 2f 12 1c 00 01 00 00 00
00 20 2f 00 16 00 00 00 00 00
00 20 23 00 16 01 10 00 40 60
00 20 23 00 16 02 08 00 60 60
00 20 23 00 16 03 20 00 7a 60
00 20 23 00 16 04 20 00 81 60
00 20 23 00 16 05 20 00 83 60
00 20 23 00 16 06 20 00 84 60
00 20 2f 00 16 00 06 00 00 00
00 20 2b 06 30 3d 01 00 00 00
00 20 2b 06 30 38 00 00 00 00
00 20 2b 06 30 18 ff ff 00 00
00 20 2b 06 30 06 01 00 00 00
00 20 23 06 30 07 00 00 02 00
00 20 23 06 30 08 01 00 00 00
00 20 2b 12 30 06 e8 03 00 00
00 20 2b 13 30 06 e8 03 00 00
00 20 2f 60 60 00 08 00 00 00
00 20 23 33 1c 03 90 d0 03 00

SDO Parametrierung über die Mailbox-Kommunikation

Sequentieller SDO Download

 Eine flexible SDO Parametrierung bieten die Interface-Funktionen des EtherCAT Masters für die Mailbox- Kommunikation. Dabei können auch variable SDOs (variable Datenlängen) übertragen werden. Folgende Kommandos stehen zur Verfügung:

 Write command to mailbox

 ULONG Result = Ecat64MailboxWrite( PSTATION_INFO pStation, PUCHAR pData, USHORT DataSize, UCHAR MailboxType)

 Read command from mailbox

 ULONG Result = Ecat64MailboxRead( PSTATION_INFO pStation, PUCHAR pData)

 Check mailbox for pending response

 ULONG Result = Ecat64MailboxCheck(PSTATION_INFO pStation)

Beispiel: SDO Download (variable SDO Länge)

UCHAR __Sdo1[] = { 0x00, 0x20, 0x31, 0x00, 0x80, 0x01, 0x12, 0x00,
                   0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00,
                   0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
                   0x00, 0x00, 0x00, 0x40 };

UCHAR __Sdo2[] = { 0x00, 0x20, 0x31, 0x10, 0x80, 0x01, 0x12, 0x00,
                   0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00,
                   0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
                   0x00, 0x00, 0x00, 0x40 };

UCHAR __Sdo3[] = { 0x00, 0x20, 0x31, 0x20, 0x80, 0x01, 0x12, 0x00,
                   0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00,
                   0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
                   0x00, 0x00, 0x00, 0x40 };

__inline BOOLEAN __SdoVariableDownload(
                                   PSTATION_INFO pStation,
                                    PUCHAR pSdo,
                                   USHORT SdoLen)
{
      ULONG Result = -1;

      //Allocate mailbox data
      USHORT MailboxSize = pStation->SyncManList[0].s.Length;
      PUCHAR pMailbox = (PUCHAR)malloc(MailboxSize);
      if (pMailbox)
      {
            //Reset mailbox data
            memset(pMailbox, 0, MailboxSize);
            memcpy(pMailbox, pSdo, SdoLen);

            //Check mailbox for pending response
            //Write COE command from mailbox
            //Read COE command from mailbox
            if (ERROR_SUCCESS == (Result = Ecat64MailboxCheck(pStation)))
            if (ERROR_SUCCESS == (Result = Ecat64MailboxWrite(
pStation,
pMailbox,
SdoLen,
MBX_TYPE_COE)))

            if (ERROR_SUCCESS == (Result = Ecat64MailboxRead(
pStation,
pMailbox)))
            {
                  //Check SDO command
PSDO_INIT_HDR pSdoInitHdr = (PSDO_INIT_HDR)&pSdo[sizeof(MBX_HDR) + sizeof(COE_HDR)];
                  if (pSdoInitHdr->s.bits.Command != SDO_INIT_DOWNLOAD_RESP)
                        Result = -1;
            }
            //Release mailbox
            free(pMailbox);
      }

      //Something failed
      return (ERROR_SUCCESS == Result) ? TRUE : FALSE;
}


//Write variable SDOs
__SdoVariableDownload(pStation, __Sdo1, sizeof(__Sdo1));
__SdoVariableDownload(pStation, __Sdo2, sizeof(__Sdo2));
__SdoVariableDownload(pStation, __Sdo3, sizeof(__Sdo3));


Paralleler SDO Download

Um die Hochlaufzeit bei einer großen Anzahl von Stationen zu verkürzen, kann für die Parametrierung die parallele Mailbox-Kommunikation genutzt werden. Dabei stehen folgende Kommandos zur Verfügung:

Paralleler SDO Download

typedef struct _MAILBOX_INFO
{
      UCHAR  Buffer[MAX_ECAT_DATA];
      USHORT Len;
      ULONG  StationIndex;

} MAILBOX_INFO, *PMAILBOX_INFO;




Write command to mailbox (parallel)

 ULONG Result = Ecat64MailboxWriteAll( PMAILBOX_INFO pInfoList, ULONG InfoNum, UCHAR MailboxType)

 Read command from mailbox (parallel)

 ULONG Result = Ecat64MailboxReadAll( PMAILBOX_INFO pInfoList, ULONG InfoNum)

 Check mailbox for pending response

(This function checks a mailbox for pending response)

 ULONG Result = Ecat64MailboxCheckAll( PMAILBOX_INFO pInfoList, ULONG InfoNum)

Beispiel:Paralleler SDO Download von ECATDEVICE.PAR


__inline BOOLEAN __SdoDownloadParallel(
                              PSTATION_INFO pStationList,
                              ULONG SdoIndex)
{
      ULONG Result = -1;
      int InfoNum = 0;

      //Allocate memory for mailbox information list
      PMAILBOX_INFO pMailboxInfo = (PMAILBOX_INFO) malloc(
                                      __StationNum * sizeof(MAILBOX_INFO));
      if(pMailboxInfo)
      {
            //Reset memory
            memset(pMailboxInfo, 0, __StationNum*sizeof(MAILBOX_INFO));

            //Loop throug all stations
            for (int i=0; i<__StationNum; i++)
            {
                  //Check station for SDO list
                  PSTATION_INFO pStation = (PSTATION_INFO)&pStationList[i];
                  pStation->bUpdate = FALSE;

                  if (pStation->SdoNum)
                  if (pStation->SdoNum > SdoIndex)
                  {
                        //Init mailbox information
                        pMailboxInfo[InfoNum].StationIndex = pStation->Index;
                        pMailboxInfo[InfoNum].Len = sizeof(SDO_LEGACY);
                        memcpy((PUCHAR)&pMailboxInfo[InfoNum].Buffer,
                               (PUCHAR)&pStation->SdoList[SdoIndex].bytes,
                               sizeof(SDO_LEGACY));

                        //Increase mail
                        InfoNum++;
                  }
            }

            //Check mailbox information list
            if (InfoNum)
            {
                  //Check mailbox for pending response
                  //Write COE command from mailbox
                  //Read COE command from mailbox
                  if (ERROR_SUCCESS == (Result =
                     Ecat64MailboxCheckAll(pMailboxInfo, InfoNum)))
                  if (ERROR_SUCCESS == (Result =
                     Ecat64MailboxWriteAll(pMailboxInfo, InfoNum, MBX_TYPE_COE)))
                  if (ERROR_SUCCESS == (Result =
                     Ecat64MailboxReadAll( pMailboxInfo, InfoNum)))
                  {
                        //Check SDO response
                        for(int i=0;i<InfoNum;i++)
                        {
                              //Check SDO command
                              PSDO_INIT_HDR pSdoInitHdr =
   (PSDO_INIT_HDR)&pMailboxInfo[i].Buffer[sizeof(MBX_HDR) + sizeof(COE_HDR)];
                              if (pSdoInitHdr->s.bits.Command !=
                                 SDO_INIT_DOWNLOAD_RESP)
                              {
                                   Result = -1;
                                   break;
                              }
                        }
                  }
            }

            //Release TX data
            free(pMailboxInfo);
   }

   //Something failed
   return (ERROR_SUCCESS == Result) ? TRUE : FALSE;
}



void SdoDownload(void)
{
      int i=0;
      while (__SdoDownloadParallel(__pUserList, i++));
}



Der Sybera EtherCAT Master erlaubt auch eine Kombination der Parametrierung mit ECATDEVICE.PAR (Ecat64PdoAssignment) und den Mailbox-Funktionen. Neben dem CoE Protokoll können mit der Mailbox- Kommunikation auch andere Protokoll-Daten (z.B. EoE, FoE) an die Geräte übertragen werden.
